Fiat 500: Versie met LPG-systeem

INLEIDING

De LPG-uitvoering heeft twee brandstoftoevoersystemen: een voor benzine en een voor LPG.

Het LPG-systeem is, net als dat voor benzine, een multipoint sequentieel gefaseerd systeem met speciale elektrische injectoren.

PASSIEVE VEILIGHEID/ACTIEVE VEILIGHEID

Passieve veiligheid De auto heeft dezelfde passieve veiligheidsspecificaties als andere uitvoeringen. Met name zijn de bevestigingen van de tank (die in de ruimte voor het reservewiel is geplaatst) zodanig ontworpen dat ze de botsproeven in overeenstemming met de veiligheidsstandaards van Fiat hebben doorstaan.

Actieve veiligheid

De auto heeft dezelfde actieve veiligheidskenmerken als de andere versies.

Alhoewel het LPG-systeem talrijke veiligheidsvoorzieningen heeft, wordt geadviseerd als volgt te werk te gaan als de auto lange tijd niet gebruikt wordt of als de auto verplaatst wordt in een noodgeval na pech of een ongeval:

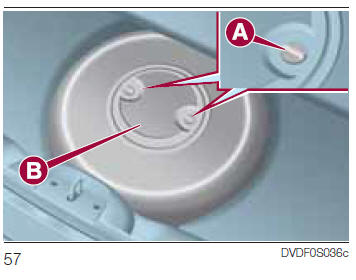

• maak de bevestigingselementen A - fig. 57, los en verwijder vervolgens het deksel B;

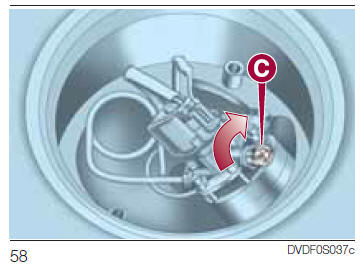

• sluit de LPG-kraan door de gekartelde ring C - fig. 58 rechtsom te draaien;
• zet het deksel terug en draai de bevestigingen weer vast.

LPG-TANK

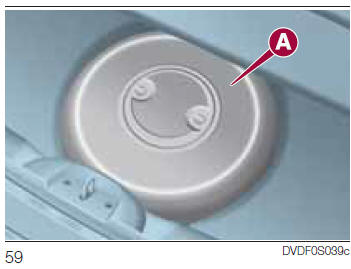

De auto heeft een tank (onder druk) A-fig 59 voor de opslag van LPG in vloeibare staat. Deze heeft de vorm van een ring en zit in de ruimte voor het reservewiel en heeft geschikte bescherming.

Certificatie LPG-TANK

De LPG tank is gecertificeerd in overeenstemming met de geldende voorschriften.

In Italië heeft de tank een levensduur van 10 jaar vanaf de kentekenregistratiedatum van de auto.

Als de auto in een ander land dan Italië is geregistreerd, kunnen de duur en test- en inspectieprocedures van de LPG-tank variëren, afhankelijk van de wettelijke voorschriften die in dat land van kracht zijn.

Ga in ieder geval, als de tijdslimiet in uw land verstreken is, naar een Fiat dealer om de tank te laten vervangen.

De identificatiegegevens van de tank zijn op de tank zelf gedrukt, onder de multikleppengroep:

• identificatienummer van land van typegoedkeuring en typegoedkeuringsnummer;
• soort gas waarvoor de tank is ontworpen (LPG);
• naam van tankfabrikant;
• keuringsdruk van de tank (30 bar);
• maximum vulpercentage (80%);
• tankafmetingen;
• nominale tankinhoud in liters;
• fabricagedatum tank (maand/jaar);
• serienummer van de tank.

KEUZE VAN BRANDSTOFTOEVOER BENZINE OF LPG

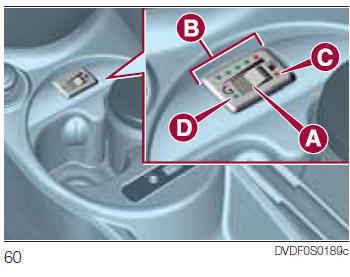

De keuzeschakelaar (benzine/LPG) bevindt zich op de centrale tunnel fig. 60 en bevat:

• A benzine-/LPG-schakelaar.
• B LPG-meter; 5 leds, vier groene en een oranje om de reserve aan te geven. De oranje led gaat branden als er nog maar één groene led brandt.
• C aanduiding werking op benzine: gele led naast schakelaar A. Deze functie wordt rechtstreeks door de LPG-regeleenheid geregeld.
• D aanduiding werking op LPG: groene led naast schakelaar A.

  Deze functie wordt rechtstreeks door de LPG-regeleenheid geregeld.

BELANGRIJK Als de contactsleutel naar MAR wordt gedraaid, gaan alle leds gedurende ongeveer 4 seconden branden (controlefunctie).

De motor wordt altijd gestart op benzine om te starten waarna, afhankelijk van de schakelaar A-fig. 60 het volgende kan gebeuren:

• schakelaar A naar rechts ingerukt (herkenbaar door symbool duidt op werking op benzine met gaan branden van de respectievelijke gele LED C;
• de schakelaar A naar links ingedrukt (aangegeven met het symbool G) geeft werking op LPG aan, samen met de inschakeling van de bijbehorende groene LED D.

Vijf leds B (een geel en vier groene) aan de bovenkant van de schakelaar geven de hoeveelheid LPG in de tank aan.

Als de LPG op is, schakelt het systeem automatisch over op benzine: de gele LED C naast de schakelaar gaat aan en de groene LED D die duidt op werking op LPG gaat uit.

Na tanken met LPG, na een normaal opstarten op benziene, keert het brandstofsysteem automatisch terug naar LPG: de gele LED C naast de schakelaar gaat uit en de groene LED D voor werking op LPG gaat aan.

Als u uitdrukkelijk op benzine wilt rijden, drukt u op de rechterkant van de schakelaar A.

De gele LED C naast de schakelaar gaat branden om aan te geven dat de omschakeling heeft plaatsgevonden (het LPG-brandstofsysteem is volledig uitgeschakeld).

De brandstoftoevoer kan alleen teruggezet worden op LPG door de schakelaar opnieuw te bedienen, de groene led D naast de schakelaar gaat weer branden om aan te geven dat de omschakeling heeft plaatsgevonden.

Bovendien kan, bij het starten bij een buitentemperatuur van minder dan ongeveer –10°C, de omschakeltijd van benzine naar LPG langer zijn om de drukregelaar voor te verwarmen.

BELANGRIJK Als de omschakeling tijdens een acceleratie of tussenacceleratie gebeurt, dan kan een korte onderbreking worden gevoeld
