KIA Picanto: Wielen verwisselen

1. Plaats de auto op een stevige en vlakke ondergrond en trek de parkeerrem stevig aan.

2. Zet de versnellingspook in de achteruitversnelling R (handgeschakelde transmissie) of zet de selectiehendel in stand P (parkeren) (automatische transmissie).

3. Schakel de alarmknipperlichten in.

4. Neem de wielmoersleutel, de krik, de krikslinger en het reservewiel uit de auto.

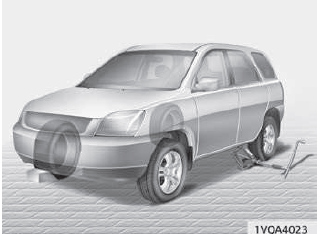

5. Plaats wielblokken voor en achter het wiel dat zich diagonaal tegenover het te verwisselen wiel bevindt.

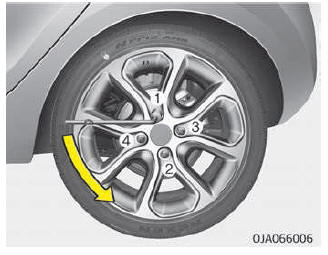

6. Draai de wielmoeren linksom één slag los. Verwijder deze nog niet voordat het wiel los van de grond is.

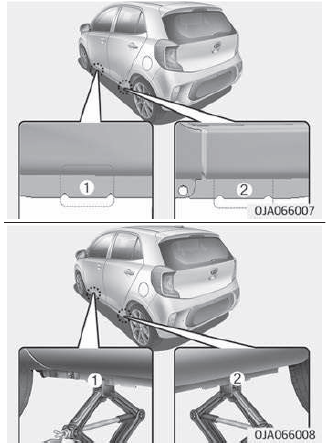

7. Plaats de krik onder het steunpunt voor (1) of achter (2) dat zich het dichtst bij het te verwisselen wiel bevindt. Plaats de krik op de aangegeven plaats onder de dorpel. De krikpunten zijn extra verstevigd en zijn herkenbaar aan de uitsparingen in de dorpelrand.

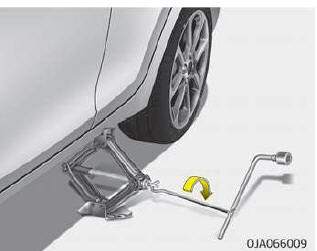

8. Steek de krikslinger in de krik en draai de slinger rechtsom totdat het wiel net van de grond loskomt.

Deze afstand bedraagt ongeveer 30 mm. Controleer voordat u de wielmoeren verwijdert of de auto stabiel staat en er geen kans bestaat dat de auto van de krik glijdt of beweegt.

9. Draai de wielmoeren verder los en verwijder ze. Schuif het wiel van de wielbouten af en leg het wiel plat neer, zodat het niet kan wegrollen.

Pak het reservewiel op, breng de gaten voor de wielbouten in lijn met de wielbouten en schuif het wiel op de wielbouten.

Houd het wiel iets scheef en breng eerst het bovenste gat in lijn met de bovenste wielbout als het niet lukt het wiel in één keer op alle wielbouten tegelijk te schuiven. Beweeg vervolgens het wiel iets heen en weer zodat het op de overige wielbouten geschoven kan worden.

10. Druk het wiel tegen de wielnaaf aan, plaats de wielmoeren op de wielbouten en draai ze handvast.

Beweeg het wiel heen en weer om te controleren of het wiel goed aanligt en draai de wielmoeren zo ver mogelijk met de hand aan.

11. Laat de auto zakken door de krikslinger linksom te draaien.

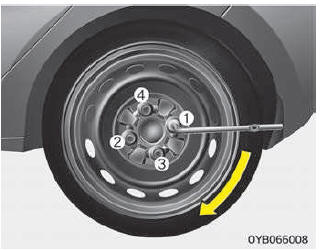

Plaats de wielmoersleutel vervolgens zoals in de afbeelding is aangegeven en draai de wielmoeren vast. Zorg ervoor dat de moer helemaal in de dop valt. Ga niet op de hendel staan en gebruik ook geen pijp om de hendel te verlengen.

Draai de moeren om en om vast tot alle moeren vastgedraaid zijn. Controleer vervolgens elke moer nogmaals op vastzitten. Laat het systeem na het vervangen van de wielen nakijken door een professionele werkplaats. Kia raadt aan om een officiële Kia-dealer/servicepartner te bezoeken.

Aanhaalmoment wielmoeren: Stalen velg en lichtmetalen velg: 11~13 kgf m Verwijder het ventieldopje en controleer de bandenspanning als u de beschikking heeft over een bandenspanningsmeter.

Rijd langzaam naar het dichtstbijzijnde tankstation en breng de band op de juiste spanning als de bandenspanning te laag is. Laat wat lucht uit de band lopen als de bandenspanning te hoog is.

Plaats na het controleren van de bandenspanning of het op spanning brengen altijd het ventieldopje terug. Als u het ventieldopje niet terugplaatst, kan er lekkage ontstaan. Koop zo snel mogelijk een nieuw ventieldopje en plaats dit als u een dopje verloren bent.

Berg het wiel met de lekke band op de juiste plaats op en berg ook de krik en het gereedschap op hun oorspronkelijke plaats op.

Berg de krik, de krikslinger, de wielmoersleutel en het gereedschapsetui zorgvuldig op om te voorkomen dat ze tijdens het rijden gaan rammelen.

Belangrijk - gebruik van het compacte reservewiel (indien van toepassing)

Uw auto is uitgerust met een compact reservewiel. Dit compacte reservewiel neemt minder ruimte in beslag dan een reservewiel van normale afmetingen.

Deze band is smaller dan een conventionele band en is uitsluitend bedoeld voor tijdelijk gebruik.

De juiste bandenspanning van het compacte reservewiel is 420 kPa.

OPMERKING Controleer de bandenspanning nadat het reservewiel is gemonteerd.

Breng de band indien nodig op de voorgeschreven spanning.

Neem bij het gebruik van het compacte reservewiel de volgende voorzorgsmaatregelen in acht:

• Rijd niet harder dan 80 km/h; bij een hogere snelheid kan de band beschadigd raken.
• Rijd langzaam genoeg om alle gevaren op de weg te kunnen ontwijken.

  Objecten als putdeksels of afgevallen lading en andere voorwerpen, kunnen het compacte reservewiel ernstig beschadigen.

• Door het reservewiel te lang te gebruiken, kan de band beschadigd raken en kunt u de macht over het stuur verliezen en mogelijk letsel oplopen of veroorzaken.
• Overschrijd het laadvermogen van de auto niet en overschrijd ook het draagvermogen van de reserveband dat op de zijkant van de band is aangegeven niet.
• Rijd niet over objecten heen. De diameter van het compacte reservewiel is kleiner dan die van een conventioneel wiel, waardoor de grondspeling ongeveer 2,5 cm kleiner wordt en er sneller schade aan de auto kan ontstaan.
• Maak geen gebruik van een wasstraat als het reservewiel is gemonteerd.
• Monteer geen sneeuwketting op het tijdelijke compacte reservewiel. Vanwege de kleinere afmetingen zal een sneeuwketting niet goed passen.

  Hierdoor kan schade aan de auto ontstaan en kan de sneeuwketting losraken.

• Het tijdelijke compacte reservewiel mag niet op de vooras gemonteerd worden als er over sneeuw of ijs gereden moet worden.
• Gebruik dit tijdelijke compacte reservewiel niet onder een andere auto omdat het speciaal ontworpen is voor uw auto.
• De levensduur van de tijdelijke compacte reserveband is korter dan die van een conventionele band. Controleer uw tijdelijke compacte reserveband regelmatig en vervang een versleten reserveband door een band met dezelfde maat, gemonteerd op hetzelfde wiel.
• Het tijdelijke compacte reservewiel mag niet gebruikt worden onder andere auto's en er mogen geen standaardbanden, sneeuwkettingen, wieldoppen of velgringen op het wiel van het tijdelijke reservewiel worden gemonteerd.

  Als dat wel gedaan wordt, kan er schade aan deze componenten of andere delen van de auto ontstaan.

• Gebruik niet meer dan één tijdelijk compact reservewiel tegelijkertijd.
• Trek geen aanhanger als het tijdelijke compacte reservewiel is gemonteerd.
