Fiat 500: "Fix&go"-KIT

De kit bevindt zich in de bagageruimte onder de afdekking van het laadplatform.

Er zijn een of twee van de volgende kits, afhankelijk van de versie van het voertuig:

• "Fix&Go Airflat" kit
• "Fix&Go Automatic" kit

"FIX&GO AIRFLAT" KIT

De kit bestaat uit.

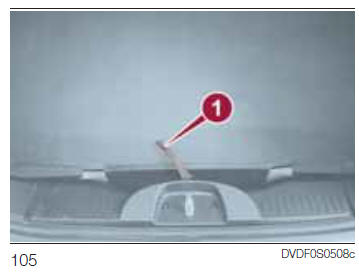

• een spuitbus 1 fig. 105 met afdichtmiddel, voorzien van vulslang 2, gescheiden door de compressor 3;
• compressor 3 compleet met drukmeter, klepconnector voor het aansluiten van de sprayfles 1, draad met stopcontact 4 en drukherstelleiding 5 (deze laatste op de carrosserie in het getoonde punt);
• sticker C, op cilinder 1, met het opschrift "max.80 km/h", te plaatsen in een positie die zichtbaar is voor de bestuurder (op het instrumentpaneel) na het repareren van de band;
• folder met uitleg over het snelle en correcte gebruik van Fix&Go;
• een paar beschermende handschoenen.

REPARATIE VAN BANDEN EN DRUK HERSTEL PROCEDURE

Ga als volgt te werk:

• Plaats het voertuig in een veilige en geschikte ruimte en schakel de handrem in. Neem de kit uit.

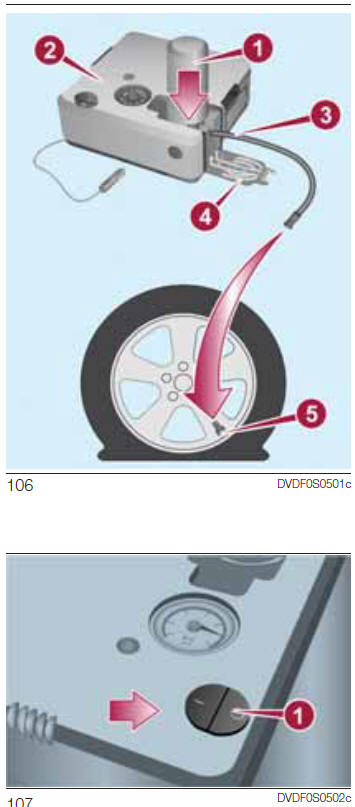

  Open de compressorkap en breng de afdichtmiddelpatroon 1 in fig. 106 in zijn compartiment, door deze stevig omlaag te drukken.

  Verwijder de sticker met de indicatie van de snelheid en plak deze op een zichtbare plaats. Draag de geleverde beschermende handschoenen. Verwijder de deksel van het ventiel 5 van de lekke band en sluit deze aan en maak de transparante buis van de afdichtingsvloeistof 3 zeer goed vast.

• Zorg ervoor dat de aan-uitknop A 1 fig. 107 in the off 0 positie is.

  Breng de elektrische connector in het 12V contact van de auto.

• Beweeg de aan-uitknop 1 fig. 107 naar de op I stand naar schakelaar op de compressor. Als de drukmeter de vereiste druk weergeeft dient u de compressor uit te schakelen door de aan-uitknop 1 in de stand 0 te zetten.

  Als 5 minuten na het starten van de compressor, de drukmeter 6 fig.

  106 een druk aangeeft die lager is dan 1,8 bar / 26 psi, dient u de compressor uit te schakelen, koppel de afdichtvloeistofleiding 3 fig. 106 van het bandventiel los, schroef de ventielkap weer vast en verplaats de auto ongeveer 10 meter om de verdeling van de afdichtvloeistof in de band toe te staan.

  Zet de auto op een veilige plaats stil en herhaal de bovenstaande handeling tot de vereiste spanning is behaald. Als nog eens 5 minuten na het starten van de compressor, de drukmeter 6 nog steeds een druk aangeeft die lager is dan 1,8 bar / 26 psi, is de BAND TE BESCHADIGD EN KAN NIET GEREPAREERD WORDEN.

  Sluit af, plaats de kit terug in zijn compartiment en bel de wegassistentie.

• Als de vereiste druk is bereikt, rijd dan verder.

  Overschrijd de snelheid van 80 km/h niet.

  Vermijd abrupt accelereren of remmen. Na ongeveer 8 km /5 mijl gereden te hebben, het voertuig op een veilige en geschikte plaats zetten, met de handrem aangetrokken. De kit oppakken en ervoor zorgen dat de aan-uit knop 1 fig. 107 in de 0 stand staat, de elektrische connector in de 12V aansluiting van de auto steken.

  Verwijder de gerepareerde ventieldop van de band, neem het zwarte bandenspanningsbuisje uit en schroef hem stevig op het ventiel.

  Controleer de bandenspanning weergegeven op de drukmeter 6;

• Als de druk lager is dan 1,8 bar / 26 psi, IS DE BAND TE ZWAAR BESCHADIGD EN KAN NIET GEREPAREERD WORDEN. Sluit af, plaats de kit terug in zijn compartiment en bel de wegassistentie.
• Als de druk gelijk of hoger is dan 1,8 bar / 26 psi, schakel dan de compressor in en bereik de vereiste druk. Koppel de kit los en zet hem terug in de speciale tas. Rijd zeer voorzichtig en richt u zo snel mogelijk tot een specialist of een Servicepunt van de fabrikant.

DRUK HERSTELLEN

Neem het zwarte bandenspanningsbuisje uit en schroef deze stevig op het ventiel van de band.

Volg de aanwijzingen gegeven in fig. 108. Druk op knop 2 fig. 93 om bandenoverspanning te herstellen.

VERVANGING FILTERELEMENT

Gebruik alleen Fix&Go originele filterelementen die kunnen worden aangeschaft bij het Fiat Servicenetwerk.

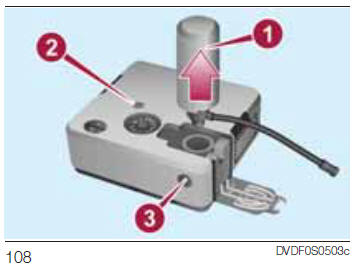

Druk op de loslaatknop 3 en breng deze omhoog om het patroon 1 fig. 108 te verwijderen. Breng het nieuwe patroon in en druk deze stevig omlaag.
