Fiat 500: "Fix&Go Automatic" KIT

De kit bevat:

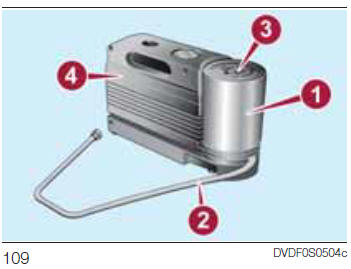

• een tank 1 fig. 109 met afdichtvloeistof, geleverd bij: vulleiding 2 en sticker 3 met daarop het opschrift "max. 80 km/h", die na reparatie van de band op een voor de bestuurder goed zichtbare plaats moet worden aangebracht (bijv. op het dashboard);

• compressor 4 compleet met drukmeter en aansluitstukken;
• een instructiefolder, die u moet raadplegen voor een snel en correct gebruik en die moet worden overhandigd aan het personeel dat de band die behandeld is met afdichtmiddel moet repareren
• een paar handschoenen in het zijcompartiment van de compressor;
• enkele adapters voor het oppompen van verschillende elementen.

REPARATIE VAN BANDEN EN DRUK HERSTEL PROCEDURE

Ga als volgt te werk:

• plaats het voertuig in een veilige en geschikte zone en trek aan de handrem. Neem de kit uit de speciale tas. Verwijder de snelheidssticker 3 fig. 109 en plak deze op een zichtbare plaats.

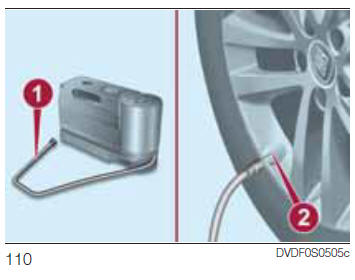

  Draag de geleverde beschermende handschoenen. Verwijder de deksel van het ventiel van de lekke band en sluit deze aan, en maak ze zeer goed vast, op de transparante buis van de afdichtingsvloeistof 1 fig. 110;

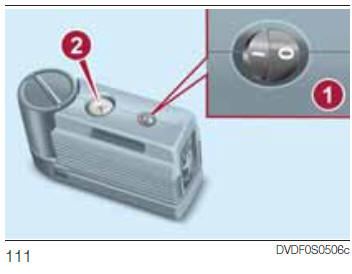

• Zorg ervoor dat de aan-uitknop 1 fig. 111 in the off 0 positie is. Indien aanwezig, open de kap van compressor en steek de elektrische connector in de 12V-aansluiting van het voertuig , start de motor van de auto;

• activeer de compressor door de aan-uitknop 1 in de stand I (ON) fig. 111 te zetten. Als de drukmeter 2 de vereiste druk voor de auto aangeeft (zie het onderdeel "Wielen" in het hoofdstuk "Technische gegevens"), dient u de compressor uit te schakelen door de aanuitknop 1 in de stand 0 te zetten.

  Als 5 minuten na het starten van de compressor, de drukmeter 2 een druk aangeeft die lager is dan 1,8 bar / 26 psi, dient u de compressor uit te schakelen, koppel de afdichtvloeistofleiding van het bandventiel los, schroef de ventielkap weer vast en verplaats de auto ongeveer 10 meter om de verdeling van de afdichtvloeistof in de band toe te staan. Zet de auto op een veilige plaats stil en herhaal de bovenstaande handeling tot de vereiste spanning is behaald.

  Als nog eens 5 minuten na het starten van de compressor, de drukmeter 2 nog steeds een druk aangeeft die lager is dan 1,8 bar / 26 psi, is de BAND TE BESCHADIGD EN KAN NIET GEREPAREERD WORDEN.

  Verwijder en plaats de kit in het specifieke compartiment en neem contact op met een Fiat Servicenetwerk;

• als de vereiste druk is bereikt, opnieuw beginnen met rijden.

  Overschrijd de snelheid van 80 km/h niet.

  Vermijd abrupt accelereren of remmen. Na ongeveer 8 km gereden te hebben, het voertuig op een veilige en geschikte plaats zetten, met de handrem aangetrokken. Neem de kit, zorg dat de on-off knop 1 in de 0 positie is en steek de elektrische connector in het 12V contact van de auto.

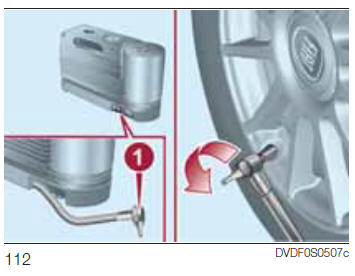

  Verwijder de dop van het ventiel van de gerepareerde band, sluit het zwarte bandenspanningsbuisje 1 fig. 112 af, en sluit het aan en blokkeer het met de hendel naar de klep. Controleer de bandenspanning getoond op de drukmeter 2 fig. 111;

• Als de druk lager is dan 1.8 bar / 26 psi, is DE BAND TE BESCHADIGD EN KAN NIET MEER WORDEN GEREPAREERD. Verwijder en plaats de kid in het specifieke compartiment en neem contact op met een Fiat Servicenetwerk;
• Als de druk gelijk is aan of hoger dan 1.8 bar / 26 psi, schakel dan de compressor in om de vereiste druk te bereiken.

  Koppel de kit los en zet hem terug in de speciale tas. Rijd voorzichtig en ga zo snel mogelijk naar een werkplaats van het Fiat Servicenetwerk;

DRUK HERSTELLEN

De compressor kan ook gebruikt worden voor het controleren en eventueel herstellen van de bandenspanning.

Koppel de zwarte pomp 1 los en verwijder deze, sluit deze aan en vergrendel de hendel aan het bandventiel fig. 97.

Met deze zelfde procedure kunnen fietsbanden en ballonnen worden opgepompt.

De kit dient gebruikt te worden door volwassenen en mag niet gebruikt worden door kinderen.

VERVANGING FILTERELEMENT

Gebruik alleen Fix&Go originele filterelementen die kunnen worden aangeschaft bij het Fiat Servicenetwerk.

Om het filterelement te verwijderen, moet u de koppeling van de zwarte pomp loskoppelen, het filterelement 1 naar links draaien en dan optillen. Breng het nieuwe filterelement aan, draai deze rechtsom tot het einde van de slag, breng de koppeling van de zwarte pomp 2 aan en blokkeer deze met de stang en laat dan de doorzichtige buis weer naar zijn plaats op de compressor draaien.
