Fiat 500: Vouwdak

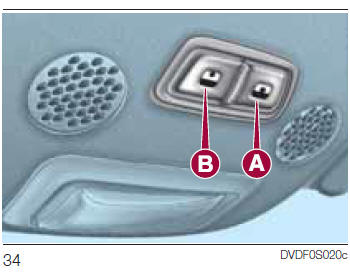

• Het vouwdak word geopend/gesloten met de toetsen A of B - fig. 34 naast het plafondlicht.

Het wordt geadviseerd het vouwdak te sluiten terwijl de auto geparkeerd is.

Het gesloten dak beschermt de auto effectief tegen regen en diefstal.

BELANGRIJK: bij herhaalde bediening binnen korte tijd kan de motor van het vouwdak oververhit raken en het systeem blokkeren door tussenkomst van de thermische beveiliging. Wacht een minuut en probeer opnieuw.

Openen vanuit de beginstand: volledig gesloten vouwdak

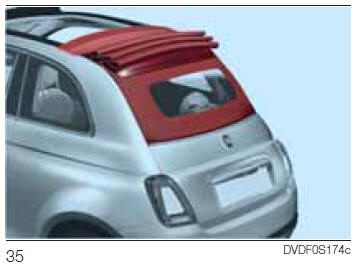

• Druk één maal op de "one-touch" toets A-fig. 34 en het schuifdak zal automatisch openen tot de volledig geopende horizontale stand (spoilerstand - zie fig. 35).
• Als er op een van beide toetsen wordt gedrukt voordat de stopstand is bereikt, kan het vouwdak stoppen in een horizontale tussenstand.

Openen vanuit de beginstand: vouwdak in horizontale tussenstand

• Druk vanuit de horizontale tussenstand één maal op de onetouch- toets A-fig. 34 en het vouwdak zal automatisch openen tot de volledig geopende horizontale stand (spoilerstand - zie fig. 35).

Openen vouwdak vanuit spoilerstand naar volledig geopende stand

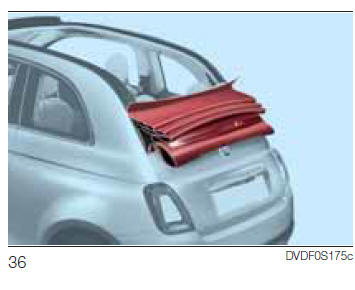

• Druk vanuit de spoilerstand één maal op de one-touch-toets A-fig. 34 om het vouwdak automatisch in de volledig geopende stand te brengen (verticale opening - zie fig. 36).
• Als er op een van beide toetsen wordt gedrukt voordat de eindstand is bereikt, zal het vouwdak stoppen en wordt de beweging richting beginstand (spoilerstand) omgekeerd.

Sluiten vanuit: volledig geopende vouwdakstand

• Druk één maal op de one-touchtoets B-fig. 34 om het vouwdak automatisch tot de spoilerstand te sluiten (verticaal sluiten). Als er op een van beide toetsen wordt gedrukt voordat de spoilerstand is bereikt, stopt het vouwdak en wordt de beweging richting beginstand (volledig open) omgekeerd.

Beginstand: vanuit spoilerstand naar volledig gesloten vouwdak

• Als u vanuit de spoilerstand drukt op de one-touch-toets (B - Fig. 34) gaat het vouwdak automatisch in de veiligheidsstand (ongeveer 25 cm van de volledig gesloten positie).
• Als, voordat de stopstand bereikt wordt, beide knoppen worden ingedrukt, kan het vouwdak stoppen in elke tussenstand van de horizontale openingssectie.

OPMERKING: het vouwdak zal niet automatisch volledig gesloten worden.

Om het vouwdak volledig te sluiten, moet de toets B ingedrukt gehouden worden. Als de toets wordt losgelaten voordat de volledig gesloten stand is bereikt, stopt het vouwdak onmiddellijk.

Beginstand: vanuit tussenstand naar volledig gesloten vouwdak

• Druk vanuit de horizontale tussenstand op de "one-touch" toets B-fig. 34 om het vouwdak automatisch in de veiligheidsstand te brengen (ongeveer 25 cm vanaf de horizontale volledig gesloten stand).
• Houd de toets B ingedrukt om het vouwdak volledig te sluiten.
• Het vouwdak zal onmiddellijk stoppen als de toets wordt losgelaten voordat de volledig gesloten stand is bereikt.

Noodbediening

Als de knoppen niet werken, kan het vouwdak handmatig bediend worden zoals hieronder is beschreven:

• neem de bijgeleverde sleutel uit de bagageruimte samen met de gereedschapshouder of uit de Fix&Go kit.

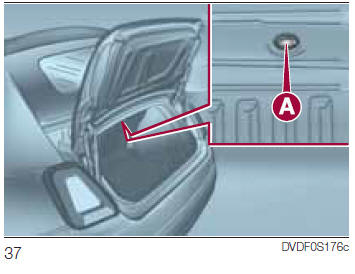

• steek de sleutel in de zitting A-ig. 37 in de bagageruimte onder de hoedenplank;
• draai de sleutel rechtsom om het vouwdak te openen of linksom om het te sluiten.

Initialisatieprocedure

Als de accu werd losgekoppeld of als de zekering is doorgebrand, moet het vouwdak opnieuw worden geïnitialiseerd.

Ga als volgt te werk:

• alvorens enige andere handeling te verrichten, controleren of de motor tijdens de gehele initialisatieprocedure loopt;
• houd de openingsknop A-fig. 34 ingedrukt tot het vouwdak volledig geopend is;
• als het vouwdak volledig geopend is, de knop gedurende ten minste 2 seconden ingedrukt houden;
• houd de sluitingsknop B-fig. 34 ingedrukt tot het vouwdak volledig gesloten is;
• als het vouwdak volledig gesloten is, de knop B-fig. 34 gedurende ten minste 2 seconden ingedrukt houden;

Als de procedure voltooid is, zal het vouwdak automatisch een volledige cyclus openen en sluiten uitvoeren (tot 25 cm voor de volledig gesloten stand) om de bestuurder te laten weten dat de correcte werking hersteld is.

Belangrijke opmerkingen

• De horizontale en verticale delen van het vouwdak kunnen bediend worden bij elke snelheid van het voertuig lager dan respectievelijk 100 en 80 km/h.
• Het vouwdak kan bediend worden bij elke temperatuur tussen −18 tot +80 .
• Het wordt aanbevolen de motor altijd te laten lopen tijdens het openen of sluiten van het vouwdak.
• Indien nodig de accu verwijderen als het vouwdak geopend of gesloten is, maar NIET als het dak in beweging is.
• Bevestig geen imperiaal op het vouwdak en rij niet met voorwerpen die op het geopende dak liggen.
• De inschakeling van de achterruitverwarming, op verzoek van de bestuurder, vindt uitsluitend plaats als het vouwdak volledig gesloten is. Als het vouwdak onjuist gesloten is, werkt de achterruitverwarming niet en gaat het bijbehorende waarschuwingslampje niet branden.
• Als het vouwdak geopend wordt met de bijbehorende bedieningsknoppen wordt de achterruitverwarming (indien ingeschakeld) automatisch uitgeschakeld en gaat het waarschuwingslampje uit.
• Verwijder geen ijs van het vouwdak met scherpe voorwerpen.
• Gebruik geen krabbers of spuitbussen om ijs van de verwarmde achterruit te verwijderen om beschadiging te voorkomen.
• Plaats geen voorwerpen op het dak: deze kunnen van het dak vallen als het bediend wordt en kunnen leiden tot beschadiging en letsel.
• Het wordt aanbevolen de softtop af te dekken met een beschermend zeil als de auto langdurig buiten geparkeerd wordt.
• Bewaar de softtop niet gedurende lange perioden in opgevouwen toestand: dit kan vouwen en kreuken in de stof veroorzaken.
• Voordat u het vouwdak in beweging zet, controleren of er genoeg ruimte is om de handeling te verrichten en of er geen belemmeringen of mensen vlakbij de bewegende delen van het vouwdak zijn.
• De koele luchtstroom binnenin de auto kan afnemen als de klimaatregeling is ingeschakeld en het vouwdak niet volledig gesloten is.
• Bij geopend dak en rijdende auto herkent het spraakherkenningssysteem mogelijk geen spraakopdrachten vanwege het achtergrondlawaai: dan wordt het vouwdak gesloten en wordt de spraakfunctie voor het kiezen van telefoonnummers mogelijk niet herkend.
